«معرفی انواع CPU در سری S7-300 زیمنس | بررسی تخصصی کاربردها و مدل‌ها»

بررسی تخصصی Standard، Compact، Fail-safe و Technology CPU

سری SIMATIC S7-300 یکی از پرکاربردترین و پرفروش‌ترین سری‌های PLC زیمنس در جهان بوده و سال‌ها به‌عنوان یک استاندارد صنعتی در اتوماسیون کارخانه‌ها استفاده شده است. این خانواده از PLCها با ساختار ماژولار، تنوع CPU و سازگاری با طیف گسترده‌ای از ماژول‌ها، امکان پیاده‌سازی طیف وسیعی از پروژه‌ها را فراهم کرده است.

در این مقاله به معرفی و مقایسه‌ی انواع واحدهای پردازش مرکزی (CPU) در سری S7-300 می‌پردازیم.

✅ مقدمه‌ای بر خانواده CPU در S7-300

در سری S7-300، CPUها بر اساس سطح عملکرد، تعداد IO پشتیبانی‌شده، قابلیت‌های خاص (مثل ایمنی یا موشن)، و نوع نصب به چند دسته تقسیم می‌شوند:

• Standard CPUs – پردازنده‌های عمومی و پرکاربرد
• Compact CPUs – مدل‌های کوچک‌تر با IO داخلی
• Fail-safe CPUs – مدل‌های دارای قابلیت ایمنی (SIL/PL)
• Technology CPUs – مدل‌های ویژه برای Motion و کنترل دقیق فناوری

⚙️ Standard CPUs

پردازنده‌های استاندارد سری S7-300

پردازنده‌های استاندارد رایج‌ترین و پرکاربردترین نوع CPU در این خانواده هستند. آن‌ها برای اجرای منطق‌های کنترلی کلاسیک، مدیریت IO، و ارتباط با سایر تجهیزات طراحی شده‌اند.

🎯 ویژگی‌ها:

• برنامه‌نویسی در محیط STEP 7 (Classic)
• پشتیبانی از PROFIBUS/PROFINET (در برخی مدل‌ها)
• مناسب برای منطق ترتیبی، کنترلی و PIDهای ساده
• دارای حافظه محدود اما قابل توسعه با کارت MMC
• استفاده گسترده در صنایع غذایی، بسته‌بندی، نساجی و فلز

🧠 مدل‌های پرکاربرد:

• CPU 312 – اقتصادی و مناسب پروژه‌های ساده
• CPU 314/315 – رایج‌ترین مدل برای پروژه‌های متوسط
• CPU 317/319 – برای پروژه‌هایی با حجم پردازش بالا

📦 Compact CPUs

پردازنده‌های کامپکت با IO داخلی

این دسته از CPUها به‌صورت یکپارچه طراحی شده‌اند و بر خلاف مدل‌های استاندارد، دارای ورودی/خروجی دیجیتال داخلی هستند. برای پروژه‌هایی که نیاز به نصب سریع و فضای کم دارند بسیار مناسب‌اند.

🎯 ویژگی‌ها:

• ابعاد کوچکتر، مناسب تابلوهای فشرده
• دارای IO دیجیتال داخلی (معمولاً 16DI + 16DO یا مشابه)
• بدون نیاز به ماژول‌های اضافی برای IOهای پایه
• همچنان قابل گسترش با کارت‌های جانبی

📌 کاربردها:

• ماشین‌آلات مستقل، خطوط تولید کوچک
• پروژه‌هایی با بودجه محدود و زمان نصب کوتاه
• کنترل پمپ، موتورهای کوچک، و خطوط انتقال

🧠 مدل‌های شاخص:

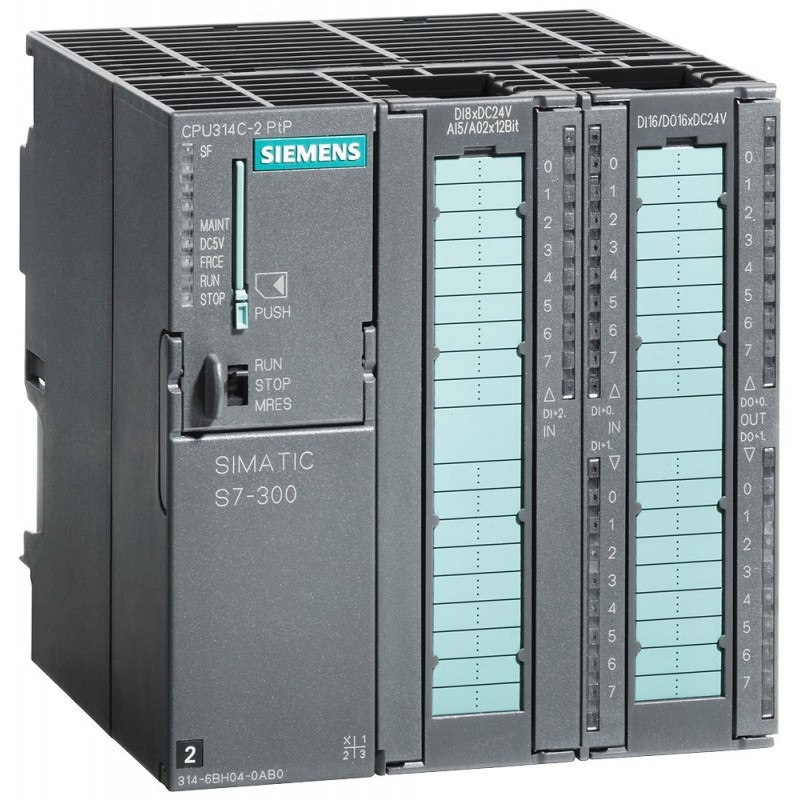

• CPU 312C

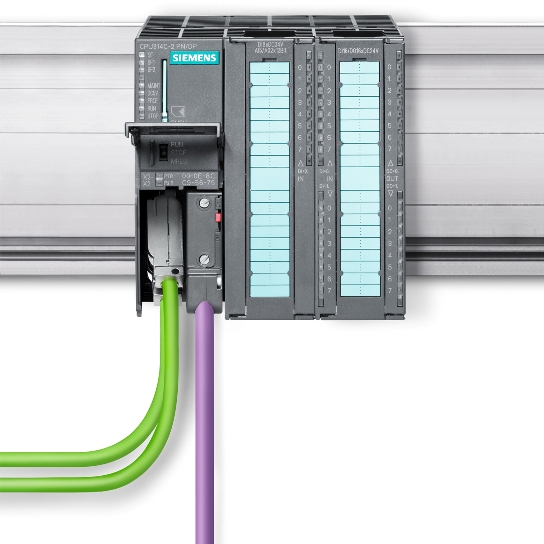

• CPU 314C-2 DP
• CPU 315-2 PN/DP (با IO داخلی)

🛡 Fail-safe CPUs

پردازنده‌های ایمن (F-CPUs)

در مواردی که پروژه نیاز به پیاده‌سازی ایمنی ماشین بر اساس استانداردهای بین‌المللی دارد، از CPUهای Fail-safe استفاده می‌شود. این مدل‌ها قابلیت اجرای منطق ایمن (مثل نظارت بر درب، دو دستی، سنسور ایمنی و…) را فراهم می‌کنند.

🎯 ویژگی‌ها:

• گواهی SIL2/SIL3 و PL d/e
• قابل برنامه‌نویسی در STEP 7 Safety یا TIA Portal با بلوک‌های F
• اجرای هم‌زمان منطق استاندارد و ایمن
• پشتیبانی از پروتکل PROFIsafe

📌 کاربردها:

• خطوط رباتیک، دستگاه‌های CNC، برش و پرس
• سیستم‌های حفاظتی، خطوط تولید اتومات با ریسک بالا

🧠 مدل‌های شناخته‌شده:

• CPU 315F-2 DP
• CPU 317F-2 DP
• CPU 319F-3 PN/DP

توجه: این CPUها فقط با IOهای Fail-safe مانند ET200S F قابل استفاده هستند.

🛰 Technology CPUs

پردازنده‌های فناوری (Motion/Technology)

مدل‌هایی که قابلیت اجرای کنترل موقعیت، کنترل سرعت و توابع مرتبط با موشن (Positioning, Camming, Pulse Generation) را دارند، در این دسته قرار می‌گیرند. این CPUها قابلیت‌هایی مشابه درایوهای حرفه‌ای دارند اما با تمرکز بر کنترل منطق محور.

🎯 ویژگی‌ها:

• دارای توابع داخلی Motion Control و HSC
• پشتیبانی از Pulse Train/PWM برای کنترل سروو و استپ موتور
• قابل استفاده در پروژه‌های ماشین‌سازی دقیق
• هماهنگ با کارت‌های آنالوگ موقعیت و انکودر

📌 کاربردها:

• ماشین‌های CNC، لیبل‌زن، پرکن، جابجایی خودکار
• سیستم‌هایی با چند محور مستقل یا هماهنگ‌شده

🧠 مدل‌ها:

• CPU 314T
• CPU 317T DP
• CPU 319T PN/DP

🧮 مقایسه سریع عملکرد و کاربردها (متنی):

• Standard CPUs: مناسب برای 80٪ پروژه‌های عمومی اتوماسیون
• Compact CPUs: برای کاربردهای سریع و کم‌هزینه در فضای محدود
• Fail-safe CPUs: مخصوص پروژه‌هایی با نیاز به ایمنی SIL/PL
• Technology CPUs: انتخاب اول برای ماشین‌های دارای محور و کنترل موقعیت

✅ جمع‌بندی نهایی

کنترلرهای S7-300 با وجود گذشت بیش از ۲۰ سال از معرفی، همچنان در بسیاری از پروژه‌ها مورد استفاده‌اند. تنوع CPUها در این سری باعث شده تا نیاز انواع پروژه‌ها — از یک سیستم پمپ ساده گرفته تا ماشین‌آلات دارای محور حرکتی و سیستم‌های ایمن — به‌خوبی پوشش داده شود.

انتخاب صحیح CPU از میان این ۴ دسته، نقش کلیدی در موفقیت، پایداری و مقیاس‌پذیری پروژه دارد. به‌ویژه در پروژه‌هایی که هنوز زیرساخت PLC زیمنس نسل قبل دارند، استفاده از S7-300 بهترین گزینه اقتصادی و فنی است.
