معرفی انواع CPU در PLC زیمنس S7-1500 | بررسی کاربردها، تفاوت‌ها و مدل‌ها

بررسی کامل Standard، Compact، Fail-safe، Redundant و Technology CPUs

کنترلرهای SIMATIC S7-1500 از زیمنس، نسل پیشرفته‌ای از PLCهای صنعتی هستند که با معماری ماژولار، سرعت پردازش بالا، امنیت سایبری قوی و پشتیبانی از فناوری‌های نوین، برای اجرای پروژه‌های پیچیده اتوماسیون طراحی شده‌اند. این سری، بسته به نیاز پروژه، در قالب انواع مختلف CPU عرضه می‌شود که در این مقاله به‌صورت دقیق و تخصصی آن‌ها را بررسی می‌کنیم:

🧠 مقدمه: اهمیت انتخاب CPU مناسب در S7-1500

در خانواده S7-1500، CPU یا پردازنده مرکزی قلب سیستم کنترلی شماست. این واحد مسئول اجرای منطق برنامه‌نویسی‌شده، پردازش سیگنال‌ها، ارتباط با تجهیزات دیگر از طریق شبکه، و در برخی مدل‌ها، مدیریت ایمنی، Redundancy و کنترل موقعیت (Motion) است.

برای انتخاب CPU مناسب، باید ابتدا نوع پروژه، سطح پیچیدگی، نیازهای خاص (مثل Safety یا Motion)، میزان توسعه‌پذیری و محدودیت‌های فیزیکی تابلو را مشخص کنید.

در ادامه با پنج دسته اصلی CPU در این خانواده آشنا می‌شوید:

🧩 Standard CPUs

پردازنده‌های استاندارد برای کاربردهای عمومی

Standard CPUs، پایه‌ای‌ترین مدل‌های موجود در سری S7-1500 هستند. این CPUها برای پروژه‌هایی طراحی شده‌اند که نیاز به قابلیت‌های استاندارد منطقی دارند اما نیازی به ایمنی یکپارچه (Fail-safe)، Redundancy یا Motion پیشرفته ندارند.

✅ ویژگی‌های فنی:

• پردازنده قدرتمند با سرعت اجرای بالا (در حد 1ns در دستورالعمل‌های پایه)
• پشتیبانی از دیتالاگینگ، Web Server داخلی، Time Synchronization
• پورت PROFINET داخلی برای ارتباط با HMI، IO، درایو و سایر PLCها
• پشتیبانی کامل از TIA Portal، زبان‌های LAD، FBD، SCL، STL، Graph
• قابلیت اتصال به کارت‌های توسعه دیجیتال، آنالوگ و شبکه

📌 کاربردها:

• کنترل ماشین‌های نیمه‌اتومات
• خطوط مونتاژ، بسته‌بندی و تولید متوسط
• پروژه‌های آموزشی و صنعتی ساده

🧠 مدل‌های معروف:

• CPU 1511-1 PN
• CPU 1513-1 PN
• CPU 1515-2 PN
• CPU 1516-3 PN/DP
• CPU 1518-4 PN/DP (قدرتمندترین مدل استاندارد)

📦 Compact CPUs

مدل‌های فشرده با IO مجتمع

Compact CPUs برای پروژه‌هایی طراحی شده‌اند که در آن‌ها فضای تابلو محدود است یا نیازی به IO زیاد وجود ندارد. این CPUها دارای ورودی/خروجی‌های دیجیتال (و گاهی آنالوگ) مجتمع روی خود هستند، به‌طوری که برای پروژه‌های سبک، بدون نیاز به کارت توسعه نیز قابل استفاده‌اند.

✅ ویژگی‌های فنی:

• ابعاد کوچک و یکپارچه
• دارای ورودی/خروجی دیجیتال مجتمع (مثلاً 16DI/16DO)
• ارتباط PROFINET داخلی
• پشتیبانی از TIA Portal و همان زبان‌های برنامه‌نویسی استاندارد
• امکان افزودن کارت‌های توسعه در صورت نیاز

📌 کاربردها:

• کنترل ماشین‌آلات مستقل
• تابلوهای فشرده و ارزان‌قیمت
• ایستگاه‌های جانبی در خطوط تولید

🧠 مدل‌های شناخته‌شده:

• CPU 1511C-1 PN
• CPU 1512C-1 PN

C در مدل‌ها نشان‌دهنده “Compact” بودن است.

🛡 Fail-safe CPUs (F-CPUs)

برای اجرای منطق ایمنی استاندارد SIL3/PL e

سری Fail-safe CPUs مخصوص پروژه‌هایی است که نیاز به ایمنی عملکردی (Functional Safety) دارند. این CPUها توانایی اجرای هم‌زمان منطق استاندارد و ایمن را دارند و با استفاده از TIA Portal و بلوک‌های F-Function طراحی می‌شوند.

✅ ویژگی‌های فنی:

• دارای پردازنده دوقلو برای اجرای مستقل منطق ایمن
• پشتیبانی از استانداردهای ایمنی بین‌المللی (IEC 61508، EN ISO 13849)
• گواهی SIL2/SIL3 و PL d/e
• قابلیت اتصال به IOهای Fail-safe از طریق PROFINET/PROFIsafe
• سازگاری کامل با Safety Integrated در درایوهای SINAMICS

📌 کاربردها:

• پرس‌های صنعتی، دستگاه‌های خطرناک
• تجهیزات برش، جوش، CNC ایمن
• پروژه‌هایی با الزامات ایمنی ماشین‌آلات

🧠 مدل‌های معروف:

• CPU 1513F-1 PN
• CPU 1515F-2 PN
• CPU 1516F-3 PN/DP
• CPU 1518F-4 PN/DP

F در انتهای مدل به معنای Fail-safe بودن CPU است.

♻️ Redundant CPUs (H-CPUs)

افزایش قابلیت اطمینان با ساختار Redundancy

برای پروژه‌هایی که حتی لحظه‌ای توقف سیستم باعث خسارت می‌شود، زیمنس سری Redundant را با پسوند H (High Availability) معرفی کرده است. این CPUها به صورت دوتایی (Primary/Backup) کار می‌کنند و در صورت خرابی یکی، دومی بدون وقفه وارد مدار می‌شود.

✅ ویژگی‌های فنی:

• پشتیبانی از Hot Standby Redundancy
• ارتباط داخلی بین دو CPU از طریق کابل Redundant Sync
• هماهنگی با S7-400H و PCS7
• نیاز به تنظیمات خاص در TIA Portal برای پروژه‌های H-System
• دارای ساختار دوگانه برق و پردازش

📌 کاربردها:

• پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها
• ایستگاه‌های تقلیل فشار گاز و آب
• کارخانه‌هایی با کنترل فرآیند پیوسته

🧠 مدل معروف:

• CPU 1517H-3 PN/DP

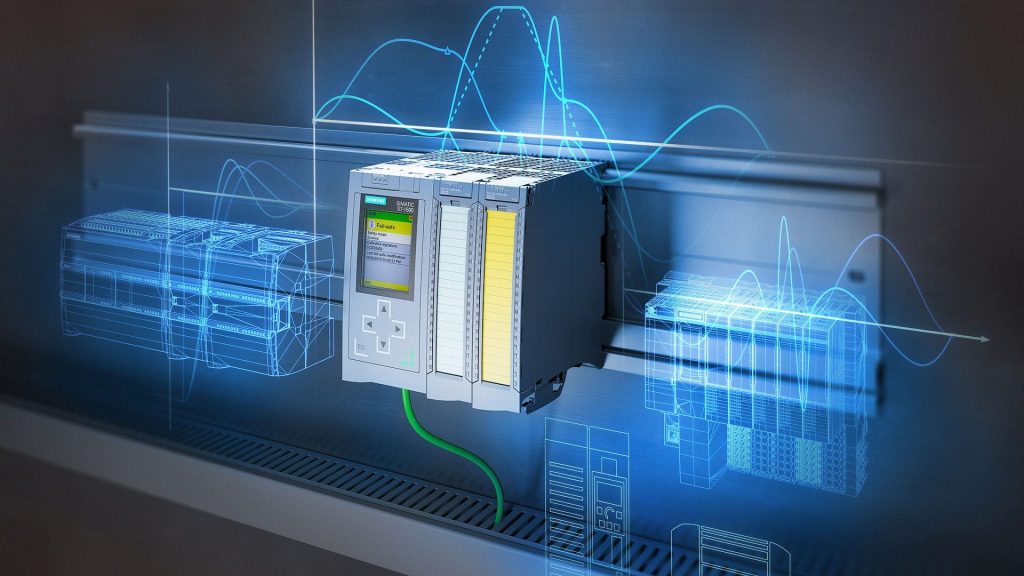

🛰 Technology CPUs (T-CPUs)

کنترلرهای یکپارچه با قابلیت Motion و Camming داخلی

در ماشین‌آلاتی که محورهای حرکتی زیادی وجود دارد و نیاز به هم‌زمان‌سازی (Synchronization) یا موقعیت‌یابی (Positioning) است، استفاده از Technology CPUs بهترین گزینه است.

✅ ویژگی‌های فنی:

• پشتیبانی کامل از Motion Control، Positioning، Speed Control و Camming
• امکان اجرای کنترل موقعیت چند محور به‌صورت Real-time
• پشتیبانی از ارتباط با درایوهای SINAMICS از طریق PROFINET/PROFIdrive
• قابلیت هم‌زمان‌سازی دقیق با سنسورهای موقعیت، انکودرها، لیمیت سوئیچ‌ها

📌 کاربردها:

• ماشین‌های CNC، بسته‌بندی، پرینترهای صنعتی، نوار نقاله‌های هوشمند
• ماشین‌های دارای محورهای متعدد و پیچیده

🧠 مدل تخصصی:

• CPU 1511T-1 PN
• CPU 1515T-2 PN

T در مدل به معنای Technology است.

🔚 جمع‌بندی نهایی: کدام CPU مناسب پروژه شماست؟

• اگر پروژه‌تان ساده ولی حرفه‌ای است → Standard CPU
• اگر فضای تابلو محدود یا بودجه پروژه کم است → Compact CPU
• اگر درگیر ایمنی صنعتی هستید → Fail-safe CPU
• اگر سیستم‌تان نباید هیچ‌گاه متوقف شود → Redundant CPU
• اگر پروژه‌تان دارای حرکت، موقعیت‌یابی یا کنترل محورهاست → Technology CPU
