راهنمای خرید CPU 1516-3 PN/DP زیمنس

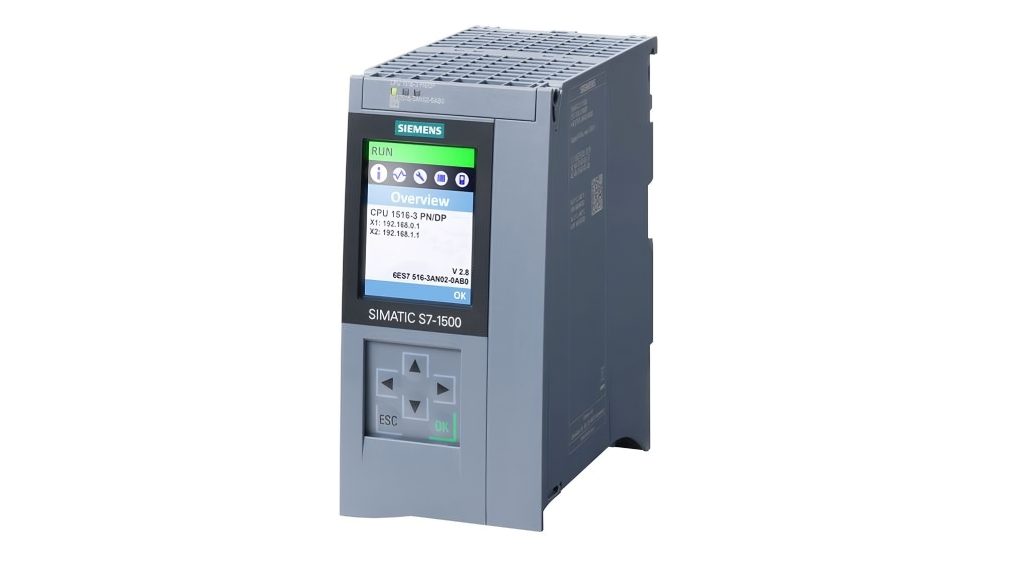

SIMATIC S7-1500 CPU 1516-3 PN/DP – Performance Class D
در پروژه‌هایی که حجم منطق برنامه زیاد، سرعت پردازش حیاتی، ارتباطات صنعتی گسترده، و امنیت سایبری اولویت بالایی دارند، استفاده از کنترلرهای رده بالا اجتناب‌ناپذیر است. CPU 1516-3 PN/DP با شماره فنی 6ES7516-3AN02-0AB0 از زیمنس، یکی از قدرتمندترین کنترلرهای ماژولار خانواده S7-1500 است که برای چنین کاربردهایی طراحی شده است.

معرفی کلی

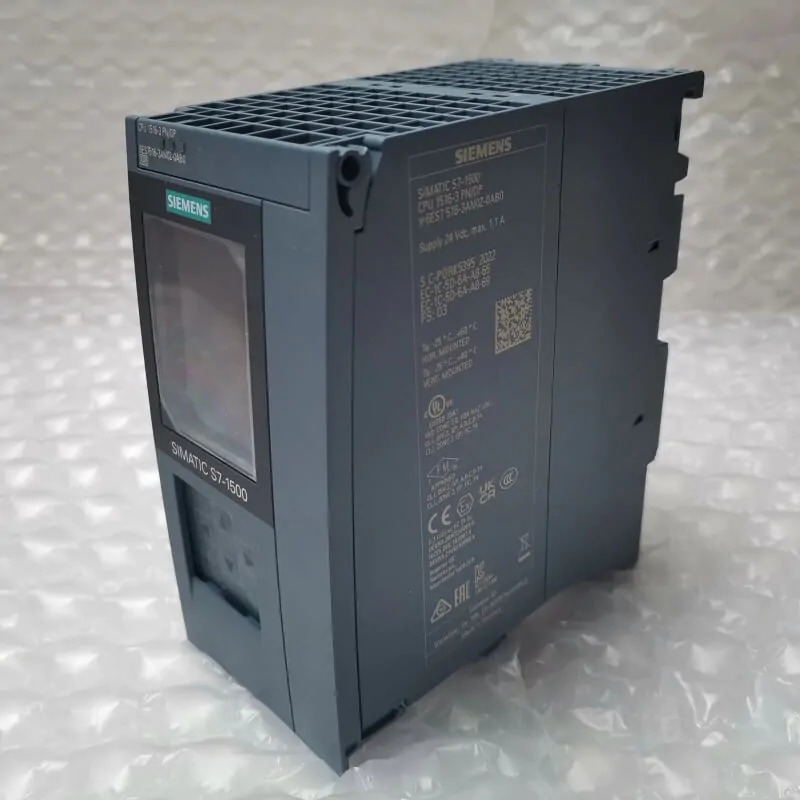

• مدل 6ES7516-3AN02-0AB0 که با نام کامل CPU 1516-3 PN/DP شناخته می‌شود، دارای سه پورت ارتباطی داخلی است:
• دو پورت PROFINET
• یک پورت PROFIBUS DP Master/Slave

این CPU علاوه‌بر ظرفیت حافظه بسیار بالا و سرعت پردازش چشم‌گیر، از تمام قابلیت‌های سری S7-1500 از جمله Motion Control، Web Server، رمزنگاری، Logging، PLC Tags، Technology Objects و نمایشگر جلویی پشتیبانی می‌کند.

مشخصات فنی اصلی

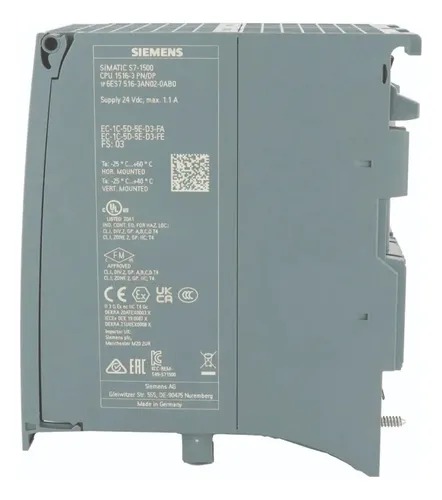

• کد فنی: 6ES7516-3AN02-0AB0
• نوع CPU: SIMATIC S7-1500 CPU 1516-3 PN/DP
• منبع تغذیه: 24V DC
• پورت‌ها:
• 2 عدد PROFINET (RJ45)
• 1 عدد PROFIBUS DP (9-pin Sub-D)
• حافظه برنامه (Work Memory): 5 مگابایت
• حافظه داده: 5 مگابایت
• سرعت اجرای دستور باینری ساده: حدود 10 نانوثانیه
• تعداد IO Device پشتیبانی‌شده: تا 256 دستگاه
• نمایشگر جلویی (LCD): دارد (برای نمایش آلارم‌ها، IP، نام پروژه و تنظیمات)
• اسلات کارت حافظه: دارد – الزامی برای عملکرد (SIMATIC Memory Card)
• پشتیبانی کامل از TO و TF (Motion/Technology Functions): بله
• وب سرور داخلی: بله
• درجه حفاظتی: IP20
• ابعاد: 35 × 147 × 129 میلی‌متر
• دمای کاری: 0 تا +60 درجه سانتی‌گراد

مزایای کلیدی

• حافظه بسیار زیاد (5MB): مناسب برای پروژه‌هایی با هزاران بلاک، دیتا لاگینگ، PID، الگوریتم‌های پیچیده.
• سه پورت صنعتی داخلی: امکان مدیریت هم‌زمان شبکه‌های PROFINET و PROFIBUS بدون ماژول افزوده.
• سرعت بسیار بالا: با زمان اجرای دستور تا 10 نانوثانیه، برای پردازش سریع‌تر نسبت به مدل‌های پایین‌تر.
• امنیت سطح بالا: رمزنگاری بلاک‌ها، محافظت با پسورد، محدودسازی دسترسی، Audit Trail.
• امکانات مانیتورینگ آنلاین: از طریق LCD، Web Server، Trace Function در TIA Portal.
• پشتیبانی از Redundancy در ارتباطات شبکه (در PROFINET).
• همگام با استانداردهای Industry 4.0 و Edge Connectivity.

کاربردها

• کارخانه‌های بزرگ با چندین ناحیه اتوماسیون
• پروژه‌های صنعتی دارای شبکه ترکیبی PROFIBUS + PROFINET
• سیستم‌های SCADA/DCS با حجم داده بالا
• کنترل فرآیندهای پیوسته (Continuous Process Control)
• ماشین‌آلات پیچیده با کنترل چندمحور و الگوریتم‌های سفارشی
• صنایع نفت، گاز، پتروشیمی، دارویی، خودرو و فولاد

نکات مهم پیش از خرید

• کارت SD الزامی است: مانند مدل 6ES7954-8LF02-0AA0 (2GB یا بیشتر). CPU بدون کارت روشن نمی‌شود.
• این مدل فاقد I/O داخلی است: برای استفاده نیاز به ماژول‌های سیگنال دیجیتال و آنالوگ جداگانه دارید.
• پشتیبانی از TIA Portal: از نسخه V13 SP1 به بعد، اما پیشنهاد می‌شود از V15.1 یا V16 استفاده شود.
• اگر نیاز به Redundancy دارید، از نسخه‌های F-CPU یا مدل H استفاده کنید.
• به فضای نصب در تابلو توجه شود: به‌دلیل ماژولار بودن، فضای کافی برای CPU، منبع تغذیه، ماژول‌ها و ترمینال‌ها در نظر بگیرید.

نتیجه‌گیری

مدل CPU 1516-3 PN/DP یک PLC حرفه‌ای برای پروژه‌هایی با نیاز به عملکرد بالا، ارتباطات صنعتی گسترده و قابلیت اطمینان فوق‌العاده است. اگر پروژه‌ شما شامل ترکیب PROFIBUS و PROFINET، منطق سنگین، حجم بالای دیتا، و نیاز به کنترل دقیق است، این مدل یکی از بهترین انتخاب‌های خانواده S7-1500 خواهد بود.
